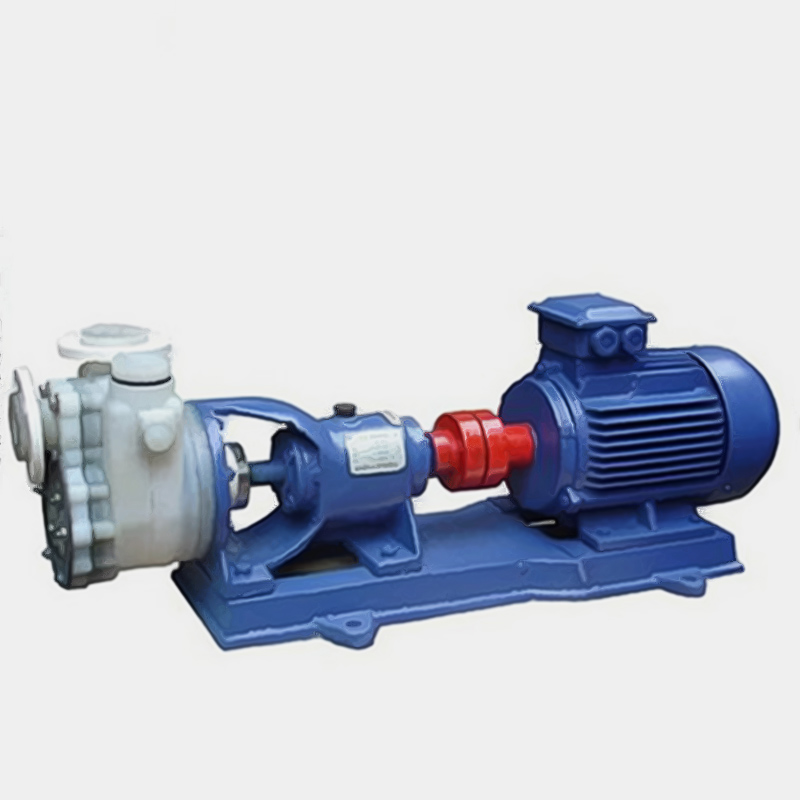

FZB全氟型耐腐蚀自吸泵

所属分类：耐腐蚀自吸泵
点击次数：2292
发布日期：2020-05-16 23:42:52
咨询电话：15722833999
微信联系：13338880696

详细介绍

详细内容

一、FZB全氟型耐腐蚀自吸泵概述

FZB全氟型耐腐蚀自吸泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

二、FZB全氟型耐腐蚀自吸泵特点

FZB化工泵使用的氟塑料是优秀的耐腐蚀材料，选用该材料生产的FZB型氟塑料合金化工泵，具有特强的耐腐性，且机械强度高、不老化、无毒素分解，可输送任意浓度的酸、碱液、氧化剂及其他腐蚀性介质，因而广泛适用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食品等。

三、FZB全氟型耐腐蚀自吸泵结构说明

FZB自吸泵由泵体叶轮合盖密封件支架泵轴边轴器吊紧螺栓螺母底板组成。

1、泵体：左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。

2、合盖右边一侧内埋一只不锈钢（1Cr18Ni9Ti）模压塑料合金而成。

3、叶轮：采用接轴连接方法，金属轴为优质钢精加工后外包塑料合成金模压而成，使叶轮与金属接轴牢固地结为一体，保证轴根与叶轮后部承受随旋转时的扭矩力，这样介质浸湿部分为塑料合金。

4、机械密封：采用WB2型、ST型不用冷却水可调式端面密封技术，由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

四、FZB全氟型耐腐蚀自吸泵技术参数

流量：1.5～60m3h；

扬程：15～50m；

转速：2900rmin；

功率：1.5～15KW；

进口直径：25～80mm；

适用温度：-20℃～120℃。

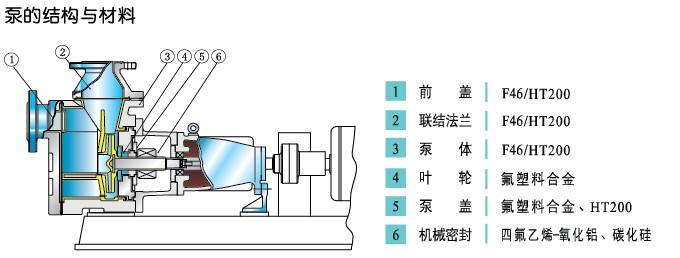

五、FZB自吸泵结构示意图

六、FZB全氟型耐腐蚀自吸泵性能参数表

型号	流量(m3/h)	扬程(m)	进口(mm)	出口(mm)	功率（kw)	转速(r/min)	效率(%)	自吸高度(m)	自吸时间(s)
25FZB-20	1.6	20	Φ25	Φ25	2.2	2900	20	1.5	150
32FZB-20	3.2	20	Φ32	Φ25	2.2	2900	30	1.5	150
40FZB-20	6.3	20	Φ40	Φ32	2.2	2900	42	3	150
50FZB-20	12.5	20	Φ50	Φ32	2.2	2900	42	3	150
50FZB-30	12.5	30	Φ50	Φ50	4	2900	48	3	180
65FZB-30	25	30	Φ65	Φ50	7.5	2900	55	3	180
80FZB-30	50	30	Φ80	Φ65	11	2900	58	3	180
50FZB-45	12.5	45	Φ50	Φ32	7.5	2900	35	3	200
65FZB-45	25	45	Φ65	Φ40	11	2900	42	3	200
80FZB-45	50	45	Φ80	Φ65	15	2900	53	3	200
100FZB-45	100	45	Φ100	Φ80	30	2900	55	3	250
100FZB-32	100	32	Φ100	Φ80	18.5	2900	48	3	250
