一、QBY板框压滤机泵产品概述：

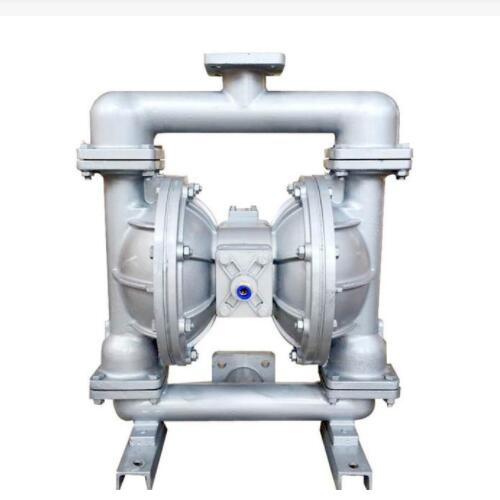

QBY型气动隔膜泵是目前国内最新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。

QBY系列气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无级可调

二、QBY板框压滤机泵产品特点

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒，高粘度(粘度可达1万厘泊)，易挥发和腐蚀性介质时，不会造成环境污染和危害人身安全。

2、无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。液体无剪切流动，泵自身部件磨损小。对输送物损伤小，可输送污泥和生命体如小鱼苗之类。

3、不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。

4、气动泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间。电动泵无此功能，进口需装调节阀控制。

5、气动泵可以浸没在介质中工作，无电源通过，安全可靠(电动泵无此性能)。

6、气动泵不需电源，更适合易燃、易爆场合的介质输送。

三、QBY板框压滤机泵工作原理： 　　

在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

四、QBY板框压滤机泵主要用途： 　　

1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。 　　

2.泵吸油漆、树胶、颜料、粘合剂和胶水等。 　　

3.泵吸各种瓦、瓷、砖器及陶器釉浆等。 　　

4.泵吸各种磨料、腐蚀剂、清洗油垢等。 　　

5.泵吸各种剧毒、易燃、易挥发液体等。 　　

6.泵吸各种污水、水泥灌浆及灰浆等。 　　

7.泵吸各种强酸、强碱、强腐蚀液体等。 　　

8.用泵为油轮,驳船清仓吸取仓内污水。 　　

9.各种高温液体最高可耐150℃。 　　

10.作为各种固液分离设备的前级送压装置。
