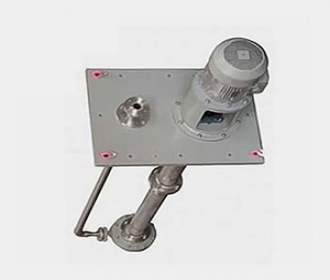

一、FY型不锈钢液下泵概述

FY型不锈钢立式液下泵是一种单级单吸长轴式液下离心泵，其标记、额定性能点和法兰连接尺寸等效采用ISO2858国际标准、技术条件采用ISO5199标准。与原FY型耐腐蚀液下泵相比，具有体积小、效率高、节能效果好，运行可靠等优点。适用于输送稍含固体颗粒、磨料的腐蚀性介质。

泵的输送温度一般为0~105℃.温度在-20~0℃、105~180℃时可采用保温夹套及冷却夹套，采用低温或高温耐磨导轴承，此类情况用户应说明。

如输送介质有少量固体颗粒，滑动轴承应采用外润滑方式（外接压力大于0.2MPa的清水和其他允许的介质），此类情况用户应说明。

泵的工作压力按1.6MPa设计。

泵的性能范围：流量为1.6-2600m3/h，扬程为5-132m。

二、FY型不锈钢液下泵结构说明

FY型主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、上下出液管、轴承架、底板等零件组成。

泵的吸入口顺着轴线方向：出口与轴线平行。

泵的转向自吸入口向电动机端看去，为顺时针方向旋转。

FY型不锈钢液下泵的立式电动机以双头螺栓固紧于电机座上，并通过弹性联轴器与泵直接转动，泵体中间接管、轴承架出液管、管法兰，以螺栓连接构成一体，固定在大盘上，泵的整体通过底板安装在容器上，FY型泵除去触液部件外其他主要部件，如电机座、轴承架等均用铸铁制造。

三、FY型不锈钢液下泵结构示意图

四、不锈钢液下泵拆卸顺序

1、泵的拆卸顺序

 （1）关闭压出管路中的闸阀，卸掉出液管处上部分半法兰的连接螺栓，拆掉一段管路，其长度不妨碍泵的启动为准。

 （2）松开电机架和轴承盒连接螺栓，吊去电动机。

 （3）松开底板和容器连接螺栓，连同底板把泵从容器中吊出。并以清水清洗干净，为防止空气氧化锈蚀，应立即拆卸。

 （4）拆下泵盖，旋出叶轮螺母（左旋），取下叶轮。

 （5）拆下泵体，取出导轴承，下护轴套及平键。

 （6）拆下联接于底板的出口管分半法兰。

 （7）拆下中间接管。（如有中间导轴承，则一并拆下）

 （8）拆下底板，取下泵联轴器、键，拆开轴承压盖及填料压盖把转子体取出。

 （9）旋下圆螺母，取下滚珠轴承和上护轴套。

2.泵的装配顺序与拆卸顺序相反。在组装转子部件时，应检查密封环，轴套外圆径向跳动，不超过表列数值。

五、自冲洗与外冲洗的不锈钢液下泵

中间导轴承润滑一般采用内接自冲洗管的自润滑方式（图1），

如果输送的介质较脏或含有硬颗粒则采用外接冲洗管的外润滑方式（图2）。

六、FY不锈钢液下泵的性能参数
