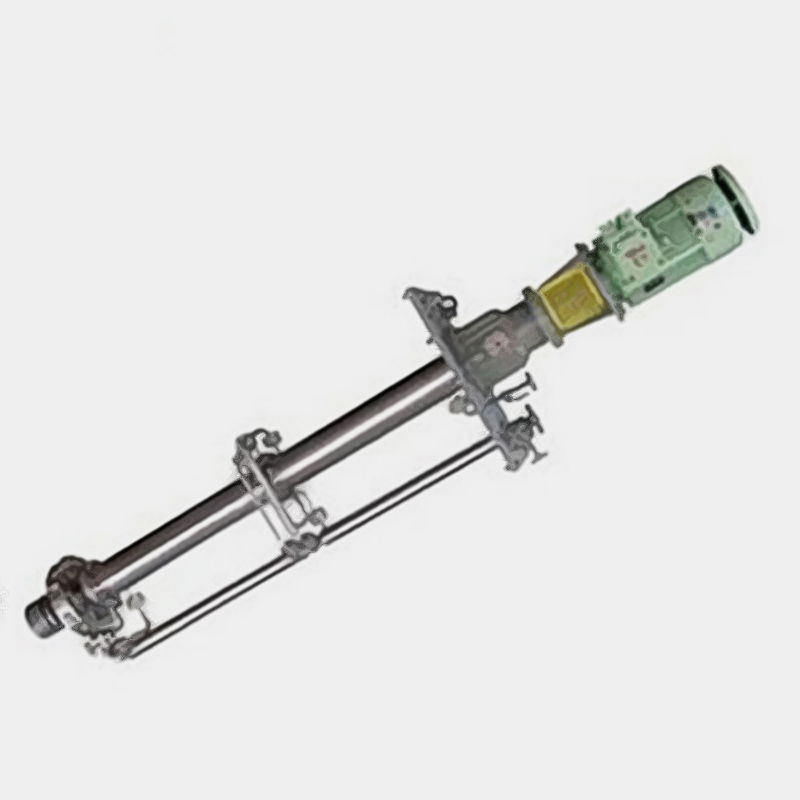

LHY硫磺液下泵
  • 所属分类:硫磺液下泵

  • 点击次数:1260
  • 发布日期:2020-05-17 13:59:48
  • 咨询电话:15722833999
  • 微信联系:13338880696
详细介绍

一、LHY硫磺液下泵简述

LHY硫磺液下泵适用于各种规模的硫磺制酸工艺流程中输送130-158度的液体硫磺。也适用于其他需要小流量,高扬程的化工流程。LHY液硫泵由于扬程特高,流量特小,比转数特低,已不可能用离心泵的型式来达到性能要求,用旋涡泵则在运转过程中性能不稳定,故采用全新的技术进行不力设计,具有普通离心泵,旋涡泵所不具备的特殊优点。液硫泵流量在很大范围内变化时,泵的扬程始终保持不变。这一特点特别适用于要求泵具有自调特性的化工流程。



二、硫磺液下泵结构图


1.出液管,2.蒸汽出口,3.底板,4.第一蒸汽夹套,5.蒸汽接管,6.泵体7.泵盖,


8.全开旋流式叶轮,9.泵轴,10.支撑管,11.第二蒸汽夹套,12.调整螺母,13蒸汽进口。


三、硫磺液下泵特点

   1.本系列泵是一种立式保温液下泵泵的出液管从泵体,前泵盖均设有蒸汽或导热油保温夹套

   2.本系列泵主要由泵体,叶轮,前泵盖,泵轴,弯管,出液管,中间接管,底板及轴承箱,电机座等零部件组成。

   3.本系列泵的叶轮为星形结构。其结构简单,制造方便。叶轮开平衡孔以平衡轴向力,轴向力基本上可以认为完全平衡掉,为泵的运转有很大的好处。

   4.本系列从电机端看为逆时针旋转达。

   5.本系列泵安装尺寸可以根据客户的使用要求定做。


四、LHY硫磺液下泵其它说明

硫磺制酸是我国硫酸工业的重要发展方向之一,小流量,高扬程的液硫泵是硫磺制酸的关键装备,为了适应这一形势发展的需要,在有关设计院所,大专院校专家及本厂职工的共同努力下,我们开发出LHY系列立式液硫泵。


 LHY保温液硫泵结构简单,维护方便,运行平稳,性能稳定。


本系列泵在输送液体硫磺时,采用1Cr18Ni9Ti材料制造,当使用于其它化工流程时,可用下述材料制造:

     304(0Cr18Ni9) 316(0Cr18Ni12Mo2)

     1Cr18Ni12Mo2Ti 316L(00Cr18Ni12Mo2)

     CW-2(CD4MCU) J-1(UB-6)

     20Cb3 Mouel HastelloyB,C lewmet-55

本泵在输送液体硫磺及其它易燃介质时,一般采用YB系列防爆电机,亦可根据用户要求选配其它类型的电机。

性能范围:

     流量:0.2-10m3/h

     扬程:40-120m

     转速:2900r/min

     适用温度范围:t<=200度,如采用特殊的制造技术,适用温度可提高到550度。


五、LHY硫磺液下泵性能参数
