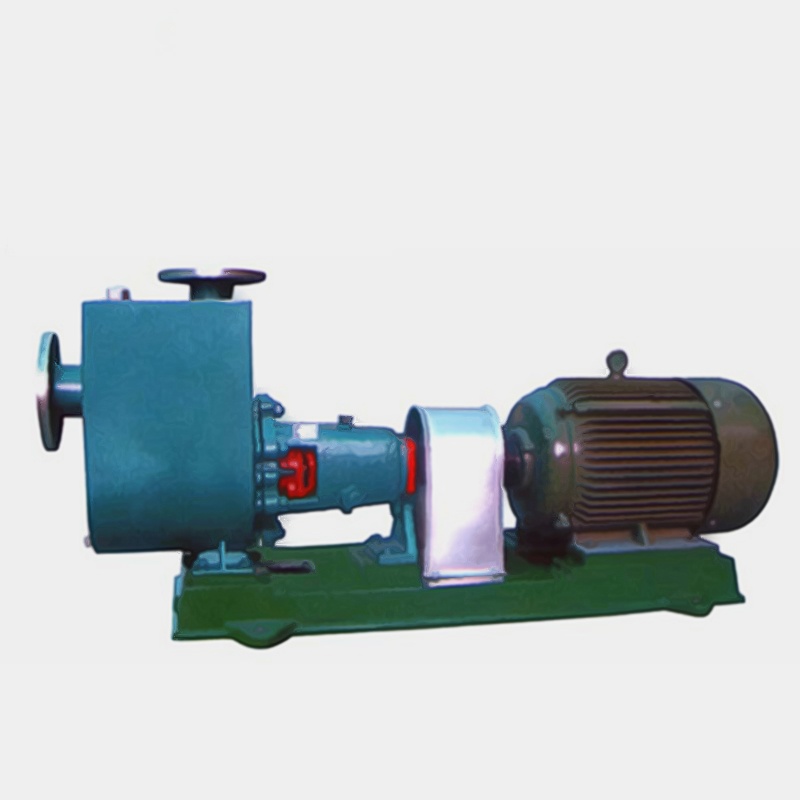

ZH不锈钢卧式自吸泵

所属分类：不锈钢自吸泵
点击次数：1920
发布日期：2020-05-17 00:11:26
咨询电话：15722833999
微信联系：13338880696

详细介绍

详细内容

一、ZH不锈钢卧式自吸泵概述

ZH不锈钢卧式自吸泵是我厂结合国内外同类产品研制开发的一种单级单吸自吸式化工离心泵,ZH泵适用于输送温度为0℃~220℃,含固体颗粒小于3毫米的腐蚀性介质，如果输送介质含有3毫米以上颗粒或纤维,可选用我厂生产的ZW无堵塞自吸排污泵。根据所输送介质的不同,ZH型化工离心泵接触液体部门的材料可选用铸铁、铸钢、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。ZH化工泵具有效率高，性能好，能耗小，噪音低等优点。

二、ZH不锈钢卧式自吸泵应用范围

1、ZH自吸泵适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。

2、ZH自吸泵装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。

3、ZH系列自吸泵产品还可以做成不锈钢自吸泵，适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料介质粘度、含固量可达30%以下。不同液体可采用不同材质。分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。

4、如是做成污水型的无堵塞自吸排污泵还可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的最理想配套泵种。

三、ZH不锈钢卧式自吸泵结构图

四、ZH自吸泵适用范围

流量：3.2～550m3/h

扬程：12～80m

电机功率：0.75～132kw

口径：25～300mm

吸程：5～6.5m

五、ZH自吸泵故障原因和解决方法

故障现象	原因分析	排除方法
自吸离心泵不出水	1.泵壳内未加储液或储液不足 2.吸入管路漏气 3.转速太低 4.吸程太高或吸入管路过长 5.机械密封泄漏量过大 6.吸入管路气体不能从出口排出	1.加足储液 2.检查并排除漏气现象 3.调整转速 4.降低吸程或缩短吸入管路 5.修复或更换 6.使之排出
自吸离心泵杂音和振动较大	1.底脚不稳 2.泵轴弯曲 3.汽蚀现象 4.轴承磨损严重 5.进口管路内有杂物 6.泵与电动机两者主轴不同心	1.加固 2.更换或校正 3.调整工况 4.更换 5.清除杂物 6.调整同轴度
自吸离心泵出水量不足	1.叶轮流道与吸入管被堵塞 2.叶轮或叶轮密封磨损严重 3.功率不足或转速太低	1.排除堵塞物 2.更换口环 3.加足功率、调至额定转速
自吸离心泵轴功率消耗过大	1.流量过大 2.转速太高 3.泵轴弯曲或叶轮卡碰 4.泵内流道堵塞或被卡住	1.升高出口压力 2.适当降低 3.更换或校正 4.排队堵塞物

六、ZH型不锈钢卧式自吸泵性能参数表

泵型号	泵额定转速n=2900r/min			泵额定转速n=1450r/min
泵型号	流量(m3/h)	扬程(m)	配用电机(KW)	流量(m3/h)	扬程(m)	配用电机(KW)
ZH25-25-125	3.2	20	1.1	1.6	5	0.55
ZH25-25-160	3.2	32	2.2	1.6	8	0.55
ZH25-25-200	3.2	50	5.5	1.6	12.5	0.75
ZH25-25-250	3.2	80	7.5	1.6	20	1.5
ZH40-32-125	6.3	20	1.5	3.2	5	0.55
ZH40-32-160	6.3	32	3	3.2	8	0.55
ZH40-32-200	6.3	50	5.5	3.2	12.5	1.1
ZH40-32-250	6.3	80	11	3.2	20	2.2
ZH50-32-125	12.5	20	3	6.3	5	0.55
ZH50-32-160	12.5	32	4	6.3	8	0.55
ZH50-32-200	12.5	50	7.5	6.3	12.5	1.1
ZH50-32-250	12.5	80	15	6.3	20	2.2
ZH65-50-125	25	20	4	12.5	5	0.55
ZH65-50-160	25	32	7.5	12.5	8	1.5
ZH65-40-200	25	50	11	12.5	12.5	2.2
ZH65-40-250	25	80	22	12.5	20	3
ZH65-40-315	25	125	37	12.5	32	5.5
ZH80-65-125	50	20	7.5	25	5	0.75
ZH80-50-160	50	32	11	25	8	1.5
ZH80-50-200	50	50	18.5	25	12.5	2.2
ZH80-50-250	50	80	37	25	20	4
ZH80-50-315	50	125	75	25	32	7.5
ZH100-80-125	100	20	15	20	5	1.5
ZH100-80-160	100	32	22	20	8	2.2
ZH100-65-200	100	50	37	20	12.5	4
ZH100-65-250	100	80	55	20	20	5.5
ZH100-65-315	100	125	75	20	32	11
ZH125-100-200	200	50	55	100	12.5	7.5
ZH125-100-250	200	80	75	100	20	11
ZH125-100-315	200	125	110	100	32	18.5
ZH125-100-400				100	50	37
ZH150-125-250				200	20	18.5
ZH150-125-315				200	32	37
ZH150-125-400				200	50	75
ZH200-150-250				400	20	55
ZH200-150-315				400	32	75
ZH200-150-400				400	50	110
